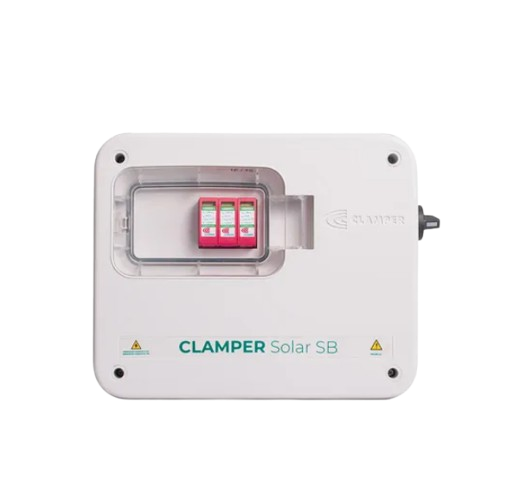

CLAMPER Solar SB 1040V 32A 1E/1S PC
Caixa de junção (String Box), equipada com Dispositivos de Proteção contra Surtos CLAMPER Solar e dispositivos de interrupção e seccionamento do circuito entre o módulo fotovoltaico e o inversor.

Características
Possibilidade de conexão de até quatro séries fotovoltaicas (PV Strings);
Quatro saídas comutadas com circuitos independentes em um único painel;
Adequado para uso externo.

Principais aplicações
Proteção, interrupção e seccionamento de sistemas fotovoltaicos.

Características Técnicas

Código CLAMPER ? 020007
Nº de entradas DC – 1
Nº de saídas DC – 1
Tensão máxima de operação VDC 1040

Entradas DC
Corrente máxima por entrada 32 A
Conexão dos cabos de entrada (+/-) – Diretamente nos bornes
Seção dos cabos ** mm² 4 até 6
Prensa-cabos – M16

Saída DC
Conexão dos cabos de saída (+/-)
Diretamente nos bornes
Seção dos cabos 4 até 10 mm²
Prensa-cabos – M16

Aterramento
Conexão do cabo de aterramento (+/-) – Diretamente nos bornes
Seção do cabo ** mm² 6 até 10
Prensa-cabos – M16
Invólucro
Peso aproximado 1,7kg
Dimensões mm 308,3 x 253,3 x 112,5 (C x A x P)
Grau de proteção – IP65
Material – Policarbonato com proteção UV

Norma aplicável – EN 50539-11 (Certificado UL-BR19.1204)
Classe de proteção – II
Tecnologia de proteção – Varistor de Óxido Metálico (MOV)
Modos de proteção – L+/PE, L-/PE (modo comun), L+/L- (modo diferencial)
Nivel de proteção – Up kV 5,0
Tempo de resposta típico ns <25
Tensão máxima de operação continua – UCPV VDC 1040
Corrente de descarga nominal @ 8/20 µs – IN kA 18
Corrente de descarga máxima @ 8/20 µs – IMÁX kA 40
Corrente de descarga total @ 8/20 µs – ITOTAL kA 40
Indicação de proteção em serviço – Local, através de bandeirola (Verde – SERVIÇO, Vermelho – DEFEITO)
Seção de condutores de conexão elétrica mm² 4 – 25
Torque do parafuso de conexão elétrica Nm 3,2 ± 5%
Grau de proteção – IP20

Características Técnicas Unidade Dispositivo interruptor-seccionador
Norma aplicável – IEC 60947-3
Número de polos – 4
Corrente máxima @ U = 1.000 V C 32A
Tensão nominal de isolamento – Ui 1000 VDC
Tensão nominal de pulso – Uimp 8kV
Seção dos condutores 2,5 – 10 mm²
Torque do parafuso de conexão elétrica 1,2 – 1,8 Nm
Grau de proteção – IP20
